全面解析ExOne公司(3D打印打技术~)
浏览数:204

来看看这款直接通过CAD打印无模砂模铸造模具和型芯,直接通过CAD打印功能原型和生产部件的战场兵器吧!首次先看段视频了解下!


     ‍ExOne公司(3D打印打技术)


Location in Gersthofen by Augsburg 位于奥古斯堡的格斯霍芬
130 Employees    130名员工
30.000m²       30000平方米
Management, Administration, PSC, Machine Production including Sales and Service 生产管理,服务中心,设备生产,包括销售和服务
 Digital Part Materialization (Additive Manufacturing)
数字化零件具体化(增材制造)
Sand Printing for Patternless Production of Sand Molds & Cores
砂子打印机实现砂型砂芯的无模化生产
Metal Printing for Functional Metal Parts
金属粉末打印机实现功能性金属零件
Glass Printing for Glass Components
玻璃粉末打印机直接打印出玻璃零件
Micromachining with Short-Pulse Laser Technology
  用短脉冲激光技术实现微加工
Short-pulse laser micromachining for small, complex holes
对微小,复杂孔的短脉冲激光加工
Services and Equipment Provided for all Technologies
对所有技术提供服务和设备



PSC facilities print digital cores and molds for foundries, manufactures and engineering companies
生产服务中心的设备为铸造厂,制造企业和工程公司打印砂型和砂芯
ExOne has PSC facilities in Germany, Japan, Russia, America and Britian  ExOne公司在德国,日本,俄罗斯,美国和英国都设有服务中心
It is planned to open up new PCS facilities in Scandinavia, Italy, Spain & Portugal, Brazil, China and India
ExOne公司计划在斯堪的纳维亚,意大利,西班牙,葡萄牙,巴西,中国和印度设立服务中心

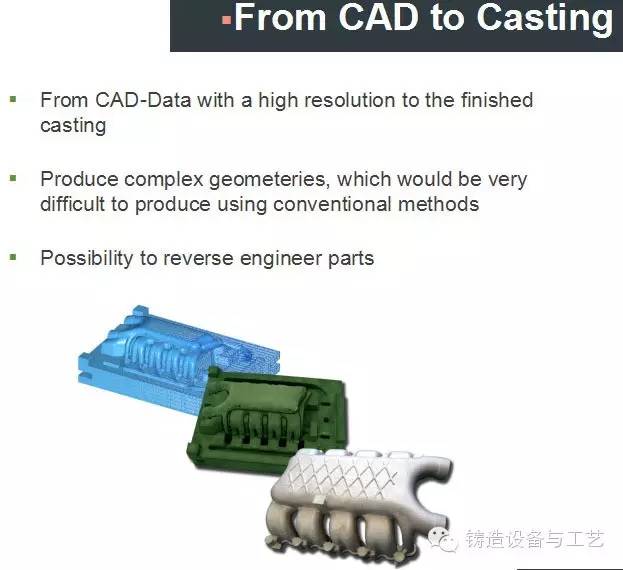

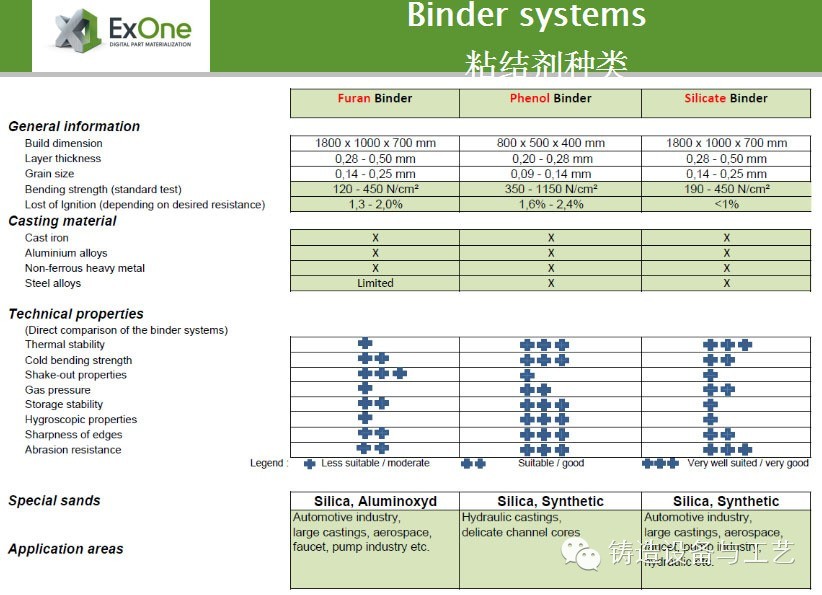

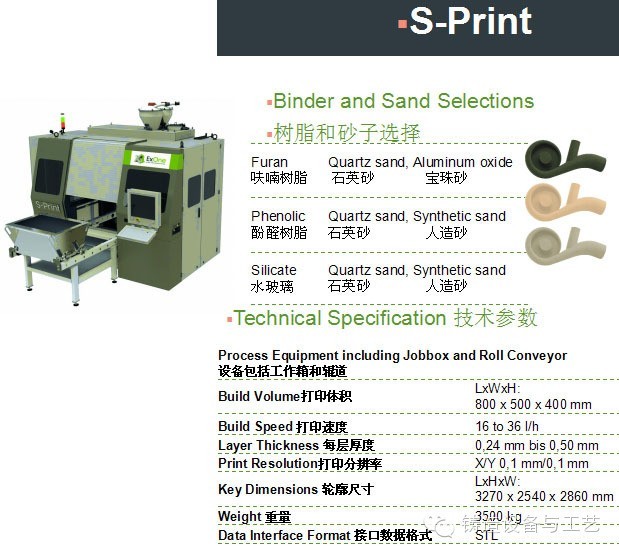

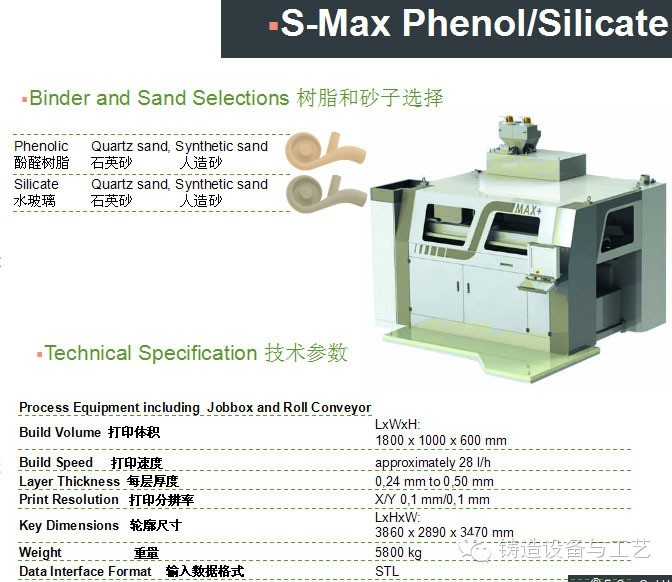

Cores are printed with a high resolution directly from the CAD data files    砂芯可以通过CAD数据通过高分辨率的打印头直接打印
Ideal for complex geometries where conventional methods are difficult  特别适合复杂几何体的砂芯,用常规方法制作是非常困难的。
Reverse Engineering of obsolete parts is also possible
对已废弃的零部件进行逆向工程同样适用




ExOne快速成型砂型打印技术的优势
新型铸造方案带来的改善

a  完全不受零件形状的影响,设计人员可以根据产品功能要求,制定最适合的工艺方案。


b  完全颠覆掉传统的铸造方式,做到无拔模斜度(甚至可以倒拔模);无工艺性补贴;浇冒口的开设也可以不受任何的限制,完全可以按照最优的方式进行。


c  对整套砂型、砂芯进行整体打印、一次成型,尺寸精准稳定可靠。并可在内部开设复杂的通气通道,采用特殊的手段将铸造时产生的气体排出,冒口也直接打印而成。从而大大提高铸件内部尺寸的精准和可靠性,不会产生分型线和夹砂现象,进一步改善铸件质量。


d  内部砂芯清理容易,由于砂芯是采用整体的堆积,整体表面质量完全一致,不会存在因砂芯分模面粗糙造成夹砂的问题,保证内部的清洁度。


e  可以采用砂型铸造的方式进行复杂壳体类铸件的新品试制,任何复杂几何图形,凹型砂芯,空心结构等都不受限制,时间更短,效率更高,成本远远小于开金属模或用铝块加工的方式。


f  由于所有需要打印的砂型只是作为电子文件放置在计算机中,使用时只需要将其调出即可,打印出的砂型及时进行零件浇注,这样能大大减少现场的模具管理,能更好的实现现场的6S管理。


g  减少了铸件的后续清理的时间和工序,由于是使用3D打印的砂芯,表面光洁度很高,而且不会产生披缝和毛刺



ExOne快速成型砂型打印技术适用的范围

1.公司预研的项目。航空航天的企业,兵器企业,汽车企业

2.公司新开发的因技术状态不稳定,随时可能发生变更的产品。
比如石油,天然气行业


3.只有通过砂型铸造这种方式才能得到的产品。


4.通过普通方式无法得到的砂芯,或者是使用普通砂芯无法保证尺寸精度时,采用砂芯打印的方式进行。例如泵阀体,液压件企业

 5.公司新品开发进度十分紧急的情况。做服务,打印砂芯

6.小批量多品种的产品,比如出口型,OEM订单的企业

7.无拔模斜度,无斜度的铸造     比如船用螺旋桨的企业


Benefit    优势
Molds and Cores with complex geometry available without tooling
无需模具直接打印复杂几何体的砂型和砂芯
1、cost saving due continous product design modifications
节约产品设计不断更改的成本

Why Digital Core Production  at  Fonderie Messier?
为什么铸造厂使用数字化砂芯?

Put the foundry in the 21st Century   该技术在21世纪引入铸造厂
1、Implement digital core production technology  实现了数字化砂芯生产

Create a new economic model  创造了一种新的经济模式
1、Attract new market and customers   吸引了新的市场和用户

Develop a process using digital tools   发展了使用数字化模具的工艺
1、Propose innovative design with the introduction of new materials
2、提出创新设计并引入新材料

Digital Core Production--Advantages at Fonderie Messier? 在Messier铸造厂生产数字化砂芯的优势

Using sand molds and cores without tooling  无模制造砂型和砂芯
1、High cost reduction  降低成本

Reduction of casting development cycle   缩短产品研发周期

1、Reduce lead time for prototypes with digital molds and cores
缩短产品原型研发周期
2、Systematic usage of digital core for serial production
系列化生产使用数字化砂型砂芯
3、Substitute old core box tooling with digital core production
数字化生产替代传统的芯盒模具
4、Print directly from CAD data  从CAD数据直接打印砂型和砂芯


 Benefit     优势
Molds and cores with complex geometry available without tooling
无需模具制作复杂几何体的砂型和砂芯
1、Economic and optimised product design modifications
2、产品设计快速更改使得产品更加经济和性能更优化
